品牌：TongHui 同惠
供应商：深圳市妖精视频在线观看入口电子科技有限公司
简要介绍
■ TH2817C型LCR数字电桥是本公司推出的高性价比元件参数测试仪器。该产品综合了本公司多年电桥研制上的成熟技术，是精简通用型与高性能LCR电桥的结合，可满足生产线质量保证、进货检验及元件评估的测量要求。
TH2817C具备变压器测试能力，使用专门测试夹具，无须改变测试线方式便可测量匝数比(N，1/N)、互感(M)、初次级电感(L2A、L2B)，初次级直流电阻(DCR、R2)。同时提供可调节的上限50mA的DC偏置电流，可用于通讯变压器和小功率扼流圈的测试。
性能特点
■ zui高测试速度：50ms
■ 大型白背光LCD显示屏
■ 50Hz-100kHz， 拥有10个典型测试频率

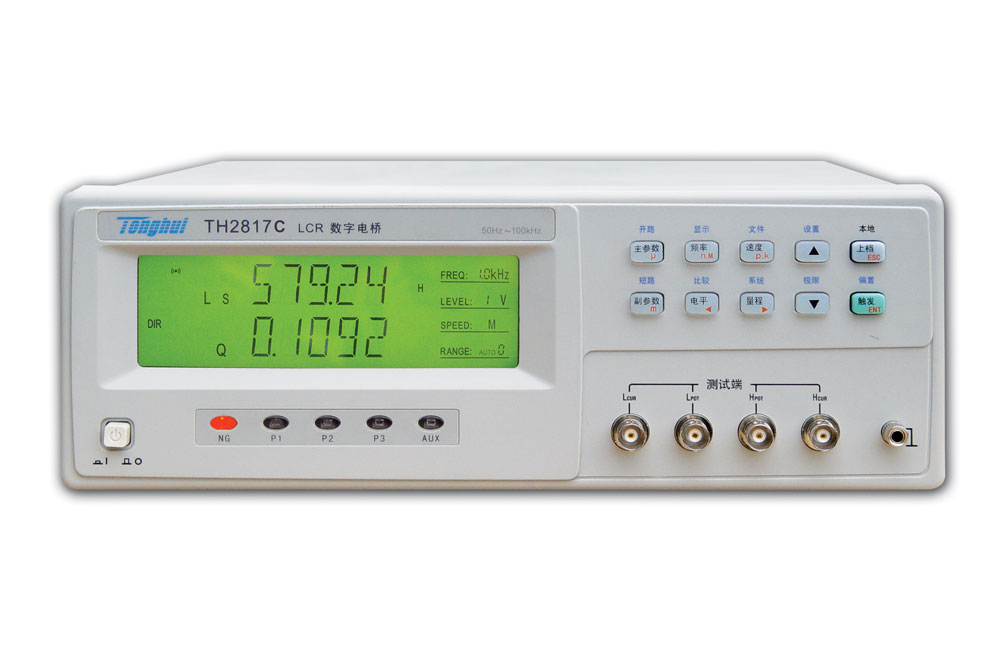

同惠TH2817C LCR数字电桥
■ 0.1Vrms，0.3Vrms，1.0Vrms三个典型测试电平
■ 内置±2VDC偏压源，可扩展至±5VDC偏压或上限50mA偏流
■ 30Ω/100Ω，TH2817C拥有这两种可选源阻抗，便于兼容不同LCR表的测试一致性
■ 变压器参数测量能力
■ 自动LCZ功能
■ 可储存10组仪器测试参数
■ 标准配置RS232C、HANDLER接口，可选配GPIB(IEEE-488)接口
技术参数
| 型号 | TH2817C | |
| 测试参数 | LCR参数 | |Z|，R，X， C， L，Q， D，θ |
| 变压器参数 | DCR，M，N，1/N，L2，DCR2 | |
| 测试频率 | 50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHz， 40kHz， 50kHz，100kHz， 共10点 | |
| 信号源内阻 | 30 Ω ， 100 Ω | |
| 测试电平 | 0.1Vrms，0.3Vrms，1Vrms | |
| DC偏置 | 电压源 | ±2V， 固定;-5V-+5V， 可调 |
| 电流源 | -50mA-+50mA ，可调 | |
| 基本准确度 | 0.1% | |
| 显示范围 | |Z|， R， X | 0.0001 Ω — 99.999MΩ |
| C | 0.001 pF — 9999.9 µF | |
| L | 0.001 µH — 99.999 kH | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| θ | -179.99º — 179.99 º | |
| N，1/N | 0.001—999.99 | |
| DCR | 0.01 mΩ—1.9999 MΩ | |
| M，L2 | 0.001µH—99.99 kH | |
| 测量速度 | 快速：20次/秒，中速：8次/秒，慢速：2次/秒 | |
| 触发方式 | 内部， 手动， 外部，总线 | |
| 比较器功能 | 四档(三档合格一档不合格)，另有一个附属AUX档 | |
| 存储器 | 10组内部仪器设定供存储/调用 | |
| 接口 | RS-232C， HANDLER， GPIB (选件) 同惠TH2817C LCR数字电桥 | |
同惠TH2817C数字电桥是一款专注于元器件参数测量的精密仪器，广泛应用于电子制造、实验室研发等场景，可实现电阻（R）、电感（L）、电容（C）及损耗因子（D）、品质因数（Q）等参数的精准检测。TH2817C以“宽频覆盖+抗扰优化+场景适配”为核心设计思路，通过改进自动平衡电桥原理与信号处理技术，解决了传统电桥在复杂环境下测量偏差大、适配性不足等问题。设备支持20Hz-1MHz频率范围与0.1%基本精度，配合专用测试软件可满足多类元器件的检测需求。本文基于数字电桥行业规范与同惠技术资料，从测量原理优化、信号处理机制、多场景适配设计三个维度，解析同惠TH2817C数字电桥的技术特性与实用价值。
平衡调节模块是同惠TH2817C数字电桥精度保障的关键。传统自动平衡电桥依赖机械调节，响应速度慢且易受振动影响，TH2817C则采用全电子平衡方案：当被测元件接入测试回路后，误差放大器检测到失衡信号，立即通过16位DAC芯片输出补偿信号，使桥路恢复平衡，整个调节过程耗时不超过10ms。针对不同频率下的寄生参数干扰，同惠TH2817C数字电桥内置寄生参数补偿算法，可自动修正测试线分布电容与引线电阻的影响——在1MHz高频段测量100pF电容时，补偿后误差可从5%降至0.3%以内，符合JJF1559-2016《LCR数字电桥校准规范》要求。
在特殊场景适配中，同惠TH2817C数字电桥表现出显著灵活性。在实验室研发场景中，TH2817C的频率扫描功能可用于分析元器件的频率特性，帮助工程师优化电路设计；在电子制造质检环节，设备的比较器功能可预设参数上下限，测量时通过红绿光指示合格与否，检测效率较人工判断提升3倍。此外，TH2817C的便携性设计（重量约5kg）使其可用于现场维修检测，配合电池供电配件，能在无市电环境下完成应急测试。
该产品由深圳市妖精视频在线观看入口电子科技有限公司提供，销售商地址位于深圳市南山区前海路振业国际商务中心1206。请您仔细阅读产品使用说明书，正确使用。
